DB DESIGNER 4

OBJETIVOS

* Conocer las ventajas que tiene el uso de una de las herramientas de Software libre para bases de datos
* Adquirir conocimiento en el uso de la herramienta, para así ponerlo en practica .
* Conocer el uso y las ventajas de utilizar software libre a nivel general
* Capacidad de análisis para resolver problemas mediante la herramienta


MARCO CONCEPTUAL


DBDESIGNER 4 es una aplicación o más bien un software libre con opciones muy completas que nos permite diseñar, modelar, crear y mantener nuestras bases de datos en diferentes motores de BD
Esta aplicación está diseñada y optimizada para MySql, por ello todas las características específicas de este estupendo gestor de bases de datos, están implementadas en Dbdesigner4.EEsta herramienta nos permite practicar para aprender a manejar mysql, además es catalogado como una herramienta de entornos de diseño gráfico de bases de datos más sencillo y a la vez, completo y eficaz del mercado, además ha sido desarrollado y publicado bajo licencia GNU, lo que te permitirá utilizarlo sin limitaciones, esto significa que es un Software completamente libre.


ENTORNO GRAFICO

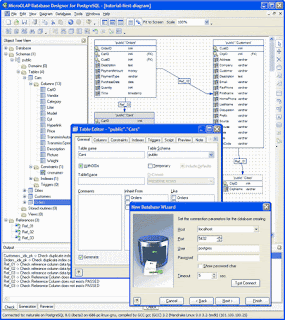

El entorno grafico que nos presenta DBDesigner es el siguiente:

PRACTICA:

Diseñe un modelo entidad relación por medio de la herramienta de software libre DBDesigner según la descripción del siguiente problema:
La empresa comercializadora Estcom S.A vende productos como aceites, grasas, margarinas, mantecas, manejan dos tipos de venta que son preventa y auto venta, distribuyen dichos productos por zonas a sus clientes, requiere un modelo relacional de base de datos



SOLUCION DEL PROBLEMA

Utilizando la herramienta DBDesigner realizaremos el modelo entidad relación de acuerdo a las necesidades de nuestro cliente, que ha solicitado un modelo relacional de bases de datos que se ajusten a las condiciones del negocio:
Lo primero que hacemos es analizar que tablas se van a crear, las creamos por medio de la herramienta:

Utilizando la herramienta DBDesigner realizaremos el modelo entidad relación de acuerdo a las necesidades de nuestro cliente, que ha solicitado un modelo relacional de bases de datos que se ajusten a las condiciones del negocio:
Lo primero que hacemos es analizar que tablas se van a crear, las creamos por medio de la herramienta:

crean las siguiente tablas:
· FACTURA
· TIPO_VENTA
· PRODUCTO
· CLIENTE
· ZONA

Una vez creadas la entidades con sus respectivos atributos empezamos a crear la relación entre las tablas de nuestro modelo relacional utilizando la herramienta DBDesigner 4

Que bien ya tenemos creado nuestro modelo entidad relación, si queremos exportar dicho modelo a un motor de base de datos como SQLServer, Access o MySql seguimos utilizando las herramientas que nos brinda este software libre ,

Vamos al menú principal entramos a Options luego DBDesigner Options así:

Esta opción nos permite exportar nuestro modelo según el manejado de BD que utilicemos

El software libre DBDesigner 4 es una herramienta de uso sencillo con una interfaz muy amigable para el usuario, excelente herramienta.

CONCLUSIONES

· En la practica se adquirió el conocimiento básico en el uso de la herramienta DBDesigner 4.
· Conocimos las ventajas que tiene utilizar software libre, ya que es muy amigable para el usuario, tenemos acceso al código fuente teniendo la posibilidad de incorporar mejoras según nuestras necesidades
· Un software libre, gratis con muchas utilidades que permiten aplicar modelos relacionales a la vida real

Pulsa el siguiente link y conoce mas sobre DBDesigner

http://wwwelectivatecnologica-adriana.blogspot.com/2009/11/db-designer.html
